網式過濾設備
發布時間:2017-11-17 02:17:57?瀏覽次數:1268次?
工作原理:
水動系列:SF-800 系列為水動沖洗型過濾器,其顯著特點是設備為全水動控制,集污管動作均由水壓驅動。只有控制單元為電子部件,這樣設備的防水防潮能力大大提高,設備成本也得到了有效控制。但設備運行水壓要求略高,一般應>0.25MPa;否則會因水壓過低造成清洗不完全,而影響出水指標。

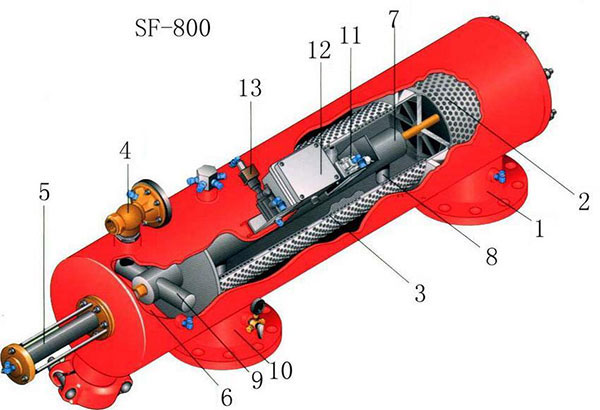

水經進水口(1)到達粗濾網(2),粗濾網將較大的懸浮物攔截下來。水經過細濾網(3)時懸浮污物在細濾網內部逐漸積聚,這是過濾的主要過程。
污物在細濾網上的沉積使細濾網的內外兩側產生一個壓力差,當該壓差(DP)達到預先設定的值時,在維持系統持續供水的同時引發幾個清洗動作:沖洗閥(4)打開,壓力通過水力活塞(5)釋放,水流出來。水動馬達驅動室(6)和集污管(7)內的壓力顯著降低,壓力的降低在集污管(8)和水力驅動室外側中產生一個吸力,水流通過水動馬達驅動集污管繞其軸旋轉,水經活塞排出,使集污管在旋轉的同時沿直線方向移動,從而使濾網內表面得到顯著的清理。
沖洗過程約持續 10 秒鐘,在沖洗過程結束時沖洗閥(4)關閉,水壓的升高使水力活塞恢復至其初始狀態,系統為下一個過濾工序做好準備。
電控系統(12)接收壓差表(11)的數據來控制清洗過程、沖洗閥上電磁閥打開、關閉等動作。
當壓差達到壓差表上預先設定的數值時,沖洗過程隨時啟動。如果一次沖洗后壓差無明顯變化,25 秒后將引發另一次沖洗過程。在沖洗過程中濾后清水持續不斷地經出水口(10)流出。
