無負壓設備配電柜
發布時間：2017-11-17 03:16:57?瀏覽次數：1364次?

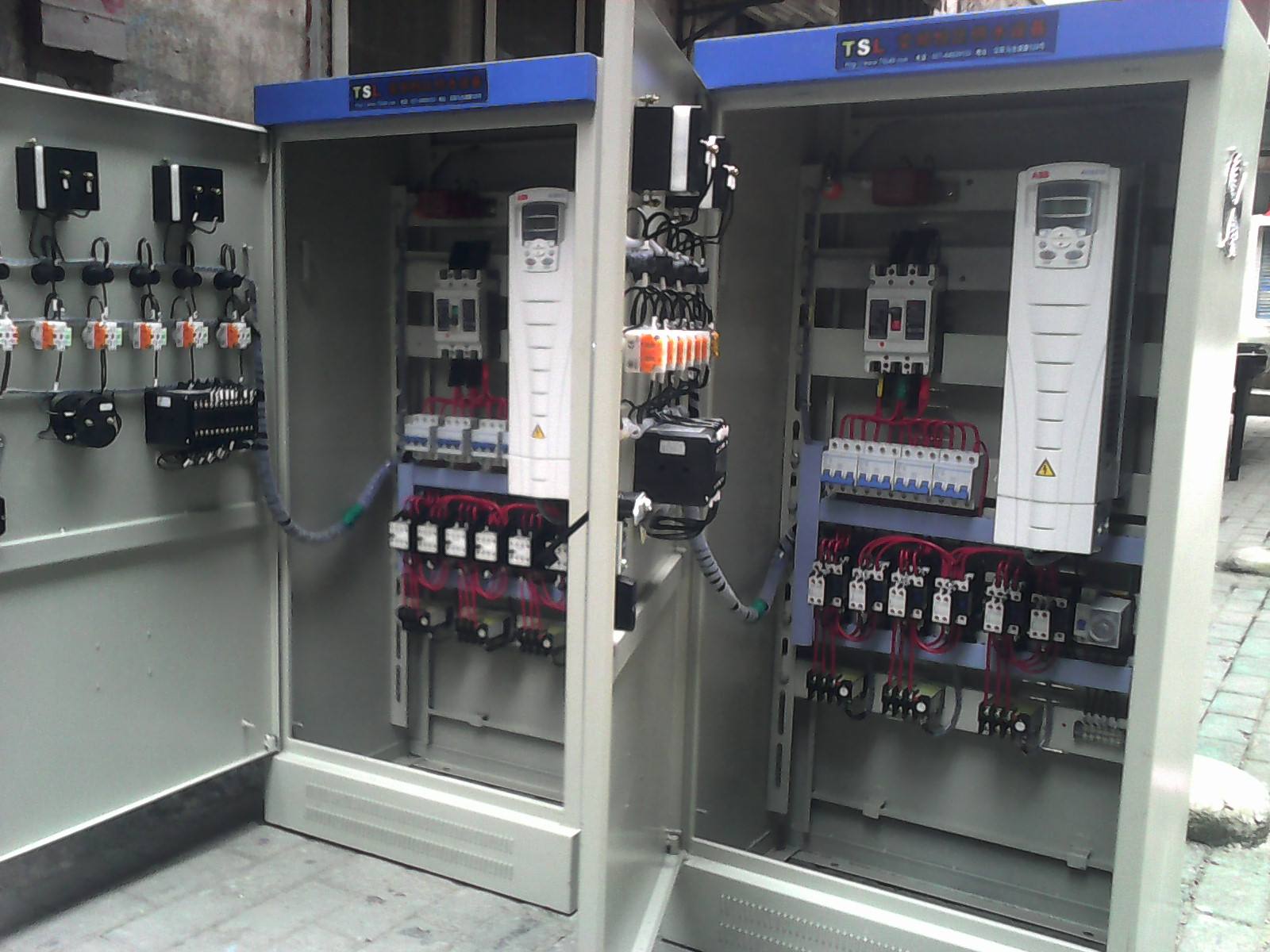

無負壓設備配電柜
無負壓供水設備有幾種控制方式
設備組成整套設備由穩流罐、真空抑制器、變頻調速水泵機組、壓力傳感器、變頻控制柜、倒流防止器(可選)、消毒裝置(可選)、小流量保壓罐(可選)等組成。從市政管網引來的進水管直接連接到穩流罐的進水口，穩流罐的出水口通過消毒裝置后連接到加壓泵組的進水管，加壓機組的出水管與用戶用水管連接，直接向用戶管網供水。
設備分類目前，市場上所用的無負壓給水設備主要有2種：穩流罐式、調節水箱式。
穩流罐式
罐式無負壓給水設備在水泵前裝設壓力密封罐，罐內部或外部加設穩流補償器(又稱“真空消除器”)，水泵通過穩流罐吸水，加壓后供至用戶，靠穩流補償器的調節作用，降低對公共供水管網的影響。此方式無儲備水量，城市公共供水管網停水時，易出現斷水現象。
調節水箱式
該方式設有不承壓的調節水箱，內部加設有穩流補償器，通過電控裝置，使調節水箱內的水每天至少循環兩次，確保水質不變。當市政管網的水量、水壓條件能滿足無負壓供水要求時，直接從市政管網取水;否則，從調節水箱取水。此方式具備一定的儲備水量，可用于供水管網不穩定的區域，但是由于存在水箱和檢修人孔，仍要按規定定期進行清洗消毒(據)。
工作原理無負壓供水設備與市政管網直接連接，在市政管網剩余壓力的基礎上串聯疊壓供水。
(1)變頻恒壓供水：當市政管網供水量大于用戶用水量時，無負壓供水設備變頻恒壓給水，此時穩流罐中存儲一定量的承壓水。
(2)消除負壓：當用戶用水量增加導致市政管網與穩流罐連接處壓力下降，當壓力降低到相對壓力0以下時，在穩流罐中形成負壓，真空抑制器的進氣閥門打開，大氣進入穩流罐。此時，穩流罐相當于一個具有自由液面的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位控制器將控制信號傳遞給變頻控制柜中的控制系統，控制加壓機組停止工作，用戶停水;當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑制器排氣閥門排除，壓力恢復正常后，加壓機組重新自動啟動，恢復供水。
(3)停水停機功能：當市政管網停水時，加壓機組在液位控制器控制下自動停止運行，市政管網供水恢復后，自動啟動重新恢復正常供水。
(4)小流量休眠功能：用戶不用水或用水量很小時設備自動進入休眠狀態(停機)并保持供水壓力，用戶恢復用水時系統自動喚醒，恢復正常供水。
(5)停電繼續給水：當小區停電時，由市政管網繼續向低區用戶給水，停電不停水。設備恢復供電后，自動啟動，恢復正常給水。
