無負壓設備
設備定義
通過穩流罐和自來水管網直接連接,按設定方式給水并且在取水管路中不會產生負壓的設備。

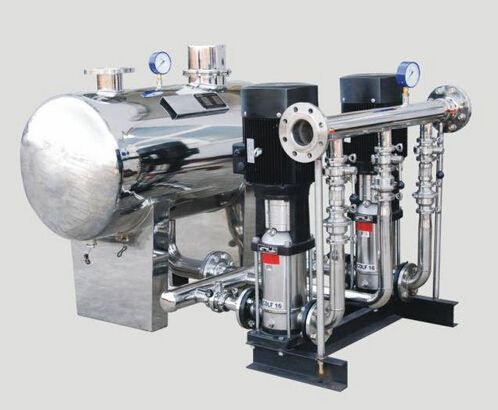

變頻無負壓供水設備進水口先經過無負壓穩流罐,再通過管路進入水泵變頻調速供水系統,為用戶提供清潔的水源。
工作原理
設備正常投入使用時,市政管網的水進入無負壓穩流罐,罐內的空氣從排氣閥大量排出,當空氣排完時,閥內浮球被水浮起,傳動塞頭至關閉位置,慢慢關閉排氣口,停止排氣,防止出水,當穩流罐內水流正常輸送時,如有少量空氣聚集在罐內到相當程度,罐內水位下降,浮球隨之下降,此時空氣則有排氣孔排出。
設備正常運行過程中,當市政管網供水量不足時,市政進水管管內水流空時,或穩流罐內水壓低于大氣壓時,穩流罐內水位下降,浮球隨之下降,帶動塞頭開啟,吸入空氣,使穩流罐內保持大氣壓力,不至對市政管網產生負壓。
無負壓供水設備投入使用,自來水管網的水進入供水罐,罐內空氣從真空消除器排除,待水充滿后,真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時,系統由旁通止回閥
向用水管網直接供水;當自來水管網壓力不能滿足用水需求時,系統壓力信號由遠傳壓力表反饋給變頻控制器,水泵運行,并根據用水量的大小自動調節轉速恒壓供水,若運轉水泵達到工頻轉速時,則啟動另一臺
水泵變頻運轉。水泵供水時,若自來水管網的水量大于水泵流量,系統保持正常供水;用水高峰時,若自來水管網的水量小于水泵流量時,供水罐內的水作為補充水源仍能正常供水,此時,空氣由真空消除器進入供水罐,罐內真空遭到破壞,確保了自來水管網不產生負壓,用水高峰過后,系統又恢復到正常供水狀態。當自來水管網停水,造成供水罐液位不斷下降,液位探測器將信號反饋給變頻控制器,水泵自動停機,以保護水泵機組,供水罐可以儲存并釋放能量,避免了水泵頻繁啟動。
